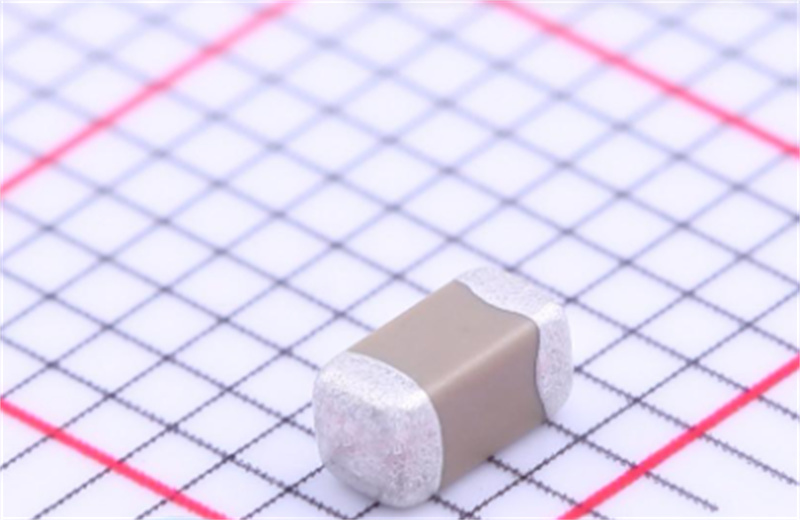

貼片電容(MLCC)在高溫環境(如汽車發動機艙、工業加熱設備)中工作時，其性能和壽命會顯著下降。為確保電路可靠性，需從選型、設計、工藝等多方面采取針對性措施。昂洋科技公司將詳細解析高溫環境下貼片電容的使用要點。

一、高溫對貼片電容的影響

1. 容量衰減

現象：高溫加速介質老化，導致容量下降(如X7R材質在125℃時容量衰減可達15%)。

風險：濾波電路失效，電源紋波增大。

2. ESR升高

現象：電極材料電阻率隨溫度上升而增加。

風險：功率損耗增大，電容溫升加劇，形成惡性循環。

3. 絕緣性能下降

現象：高溫下介質漏電流增大。

風險：短路失效概率增加，尤其對高壓電容(如50V以上)。

4. 機械應力

現象：PCB與電容材料熱膨脹系數(CTE)不匹配。

風險：焊點開裂，電容本體破損。

二、高溫環境下的選型策略

1. 材質選擇

C0G（NP0）：溫度系數±30ppm/℃，適合-55℃~125℃寬溫范圍。

X7R/X8R：X7R適用于-55℃~125℃，X8R擴展至150℃。

避免Y5V：溫度系數+22%/-82%，高溫下容量衰減嚴重。

2. 電壓裕量

降額規則：工作電壓 ≤ 50% 額定電壓(如50V電容用于24V電路)。

高壓場景：選擇額定電壓≥2倍工作電壓的型號。

3. 封裝優化

大尺寸優先：1206及以上封裝比0603/0402更耐高溫。

柔性端頭：選擇帶柔性端頭的型號(如Vishay的FlexiCap系列)，緩解熱應力。

三、PCB設計與工藝控制

1. 布局優化

遠離熱源：電容與發熱元件(如功率MOSFET)保持≥5mm間距。

均勻分布：避免局部過熱，采用對稱布局。

2. 熱管理

散熱過孔：在電容下方增加散熱過孔，降低熱阻。

銅箔面積：適當增加焊盤銅箔面積，提升散熱能力。

3. 焊接工藝

溫度曲線：

峰值溫度≤260℃，液相時間(TAL)控制在30-60秒。

對X8R等高溫材質，建議采用階梯升溫曲線。

焊膏選擇：使用高溫焊膏(如SAC305)，熔點217℃以上。

四、可靠性驗證

1. 高溫老化測試

條件：125℃/1000小時(車規級要求2000小時)。

標準：容量變化≤±10%，ESR變化≤±20%。

2. 溫度循環測試

條件：-40℃~125℃，1000次循環。

標準：無機械損傷，電氣性能符合規格書。

3. 實時監控

方法：使用熱成像儀監測電容溫升。

目標：確保電容表面溫度≤額定工作溫度的80%。

高溫環境下使用貼片電容需重點關注材質選擇(如X8R/C0G)、電壓降額(≤50%)和熱管理(散熱過孔、均勻布局)。通過嚴格的可靠性驗證(高溫老化、溫度循環)和實時監控，可顯著提升電容在惡劣環境下的使用壽命。建議工程師在設計初期與電容供應商(如Murata、TDK)密切合作，獲取定制化的高溫應用解決方案。
