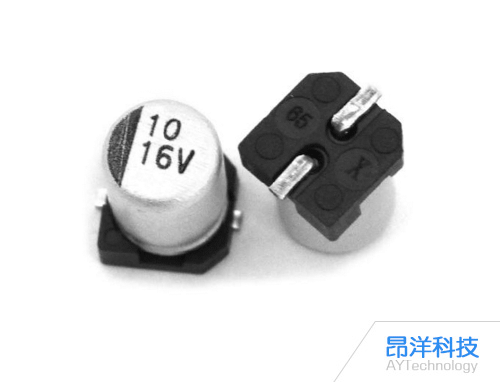

貼片電解電容在低頻濾波場景下的容量選擇需遵循以下核心原則，結合具體應用場景可進一步優化：

一、核心選擇原則

1、基礎容量公式

低頻濾波電容容量通常按公式 C ≥ 2.5T/R 計算，其中：

T 為低頻信號周期(如50Hz工頻電路中，T=1/50=0.02秒);

R 為負載電阻(單位：歐姆)。

實際應用建議：為提升濾波效果，容量取值通常 ≥5T/R。例如，在50Hz電路中，若負載電阻為100Ω，則電容容量需 ≥5×0.02/100=1000μF。

2、大電容濾低頻，小電容濾高頻

大容量電解電容(如10μF~220μF)用于濾除低頻紋波(如整流后的100Hz脈動電壓)，其充放電時間常數(τ=RC)較大，可平滑低頻波動。

小容量陶瓷電容(如0.1μF)用于濾除高頻噪聲(如開關電源中的尖峰干擾)，其自諧振頻率高，等效阻抗低。

推薦組合：在電源輸入端并聯 大容量電解電容（如220μF） 與 0.1μF陶瓷電容，覆蓋低頻至高頻的濾波需求。

3、耐壓值選擇

電容耐壓值需 ≥電路最大電壓的1.5~2倍。例如，在AC9V整流電路中，峰值電壓為12.6V，應選擇耐壓16V的電容。

高頻場景：需額外考慮電容的額定紋波電流值，避免因電流過大導致電容發熱損壞。

二、應用場景優化

1、50Hz工頻電路

普通電解電容(如10μF~220μF)可滿足需求，脈動電壓頻率為100Hz，充放電時間為毫秒級。

示例：在電源適配器輸入端使用220μF/16V電解電容，可有效降低整流后的紋波電壓。

2、低頻大電流濾波

需選用 大容量、低ESR（等效串聯電阻） 的貼片鋁電解電容，如330μF~1500μF，以滿足電流穩壓需求。

示例：在顯卡供電電路中，使用1000μF/25V貼片鋁電解電容，可穩定輸出電壓，減少低頻波動。

3、高頻與低頻混合場景

在開關電源中，需采用 高頻低阻抗貼片鋁電解電容(如四端子結構)，其工作頻率可達kHz~MHz級，同時具備低等效阻抗特性。

示例：在反激式開關電源輸出端，并聯47μF高頻鋁電解電容與0.1μF陶瓷電容，可同時濾除低頻紋波和高頻尖峰噪聲。

三、關鍵注意事項

1、避免反諧振

并聯不同容值的電容時，需確保其自諧振頻率覆蓋目標頻段，避免因容值差異不足導致反諧振現象。

推薦容值差異：大電容與小電容的容值需相差 兩個數量級以上(如4.7μF+0.1μF)。

2、布局優化

小容量電容(如0.1μF)需緊貼芯片引腳，以縮短去耦半徑(通?！?cm);大電容可稍遠布置，但需保持低阻抗回路。

示例：在CPU供電電路中，0.1μF陶瓷電容緊貼電源引腳，220μF電解電容布置在PCB邊緣，通過低阻抗路徑連接。

3、溫度與壽命

貼片鉭電容雖壽命長、耐高溫，但容量較小且耐壓能力弱，適用于小容量低頻濾波;貼片鋁電解電容容量大，但溫度穩定性較差，需根據環境溫度選擇合適型號。
