村田電容作為全球領先的電子元件制造商村田制作所的核心產品，以其高頻率特性、穩定性和小型化設計廣泛應用于通信設備、消費電子、汽車電子和工業控制等領域。正確識別村田電容的標簽信息，是確保電路設計性能、保障產品質量的關鍵。本文將從標簽構成、參數解析、防偽鑒別三個方面，系統介紹村田電容標簽的識別方法。

一、標簽構成：信息解碼的鑰匙

村田電容的標簽通常包含以下核心元素：

1、品牌標識：村田電容的標簽頂部會顯著標注“Murata”或“村田制作所”的LOGO，這是品牌身份的直接體現。

2、產品型號：型號編碼是標簽的核心，例如“GRM188R71C104KA88”，其中“GRM”代表一般用途片狀多層陶瓷電容器，“18”對應0603封裝尺寸(1.6mm×0.8mm)，“R7”表示X7R材質(溫度范圍-55℃至+125℃，溫度系數±15%)，“1C”代表額定電壓16V，“104”表示容量100nF(10×10?pF=0.1μF)，“K”為精度±10%，“A88”為生產批次代碼。

3、生產信息：標簽上會標注生產日期(如“LOT NO: PM1928AS3”中，“PM”表示北京封裝廠，“1”代表2011年，“9”為9月，“28”為28日)，以及環保標識(RoHS合規標志)和產地代碼(如“SC”為新加坡，“IA”為日本)。

4、包裝信息：標簽底部會注明包裝方式(如“D”表示直徑180mm紙帶編帶盤裝，“L”為壓紋帶塑料編帶盤裝)，以及數量(如“QTY: 4000”)。

二、參數解析：從代碼到性能的映射

村田電容的參數通過代碼系統表達，需結合數據手冊進行精準解讀：

1、封裝尺寸：

村田采用國際通用英寸制與國內毫米制雙編碼。例如，“0603”對應1.6mm×0.8mm，“0805”對應2.0mm×1.25mm。尺寸選擇需兼顧電路板空間與電流承載能力，高頻電路推薦0402或0603以減少寄生電感。

2、材質與溫度特性：

5C（COG/NPO）：溫度范圍-55℃至+125℃，溫度系數0±30ppm/℃，適用于高頻振蕩器、濾波器等高精度場景。

R6（X5R）：溫度范圍-55℃至+85℃，溫度系數±15%，容量穩定性優于Y5V，成本低于X7R，常用于消費電子電源濾波。

R7（X7R）：溫度范圍-55℃至+125℃，溫度系數±15%，兼顧耐溫性與容量，是工業級應用的主流選擇。

F5（Y5V）：溫度范圍-30℃至+85℃，容量隨溫度變化較大，適用于對精度要求不高的低成本場景。

3、額定電壓與容量：

電壓代碼如“0J”對應6.3V，“1C”對應16V，“1H”對應50V。容量編碼采用三位數表示法，例如“105”表示1μF(10×10?pF)，“R50”表示0.5pF(小數點用“R”表示)。選擇時需確保額定電壓高于電路最大電壓，并預留20%-30%的降額余量。

4、精度與可靠性：

精度代碼如“J”表示±5%，“K”表示±10%，“M”表示±20%。高精度需求(如醫療設備)優先選擇COG材質與B/C檔精度，而成本敏感型應用可接受Y5V材質與Z檔精度(±80%/-20%)。

三、防偽鑒別：從細節到系統的驗證

村田電容的防偽需結合標簽特征、物理特性與測試手段：

標簽工藝：

正品標簽采用激光打標，字體清晰且不可擦除;假貨標簽多為印刷，字體模糊且易脫落。正品標簽上的生產日期與批次號需與包裝盒一致，若出現日期矛盾(如標簽日期早于包裝盒日期)則為假貨。

物理特性：

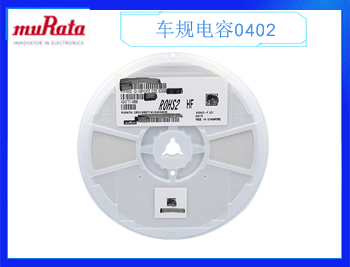

正品電容表面顏色偏深，厚度均勻;假貨顏色淺淡，邊緣粗糙。正品料盤為透明軟盤，盤身薄且脆，上下標簽位置有凹槽;假貨料盤多為硬質塑料，標簽粘貼不平整。

電氣測試：

使用LCR測試儀測量容量與損耗角正切(tanδ)。正品在1kHz、1Vrms條件下，tanδ通?！?.5%(X5R材質);若實測值顯著偏高，則為假貨。此外，正品MLCC的容量會隨直流偏壓增加而減小(如5V下容量降至標稱值的60%-70%)，若偏壓效應不明顯，可能為假貨。
