貼片電容又名SMD多層陶瓷電容器，分為有極性電容器和無極性電容器，字面理解就是帶正負極的不帶正負極的。我們主要還是講有極性(帶正負極)的貼片電容，它們的極性要怎么區分，方法有哪些?

　　一：表面識別法

　　1、電容上表面有標志的黑塊為負極。在PCB電路板上電容方位上有兩個半圓，涂黑顏色的半圓對應的引腳為負極，另外一邊就是正極。

　　2、引腳長短來區分，長引腳的為正極，短腳的就是負極了。

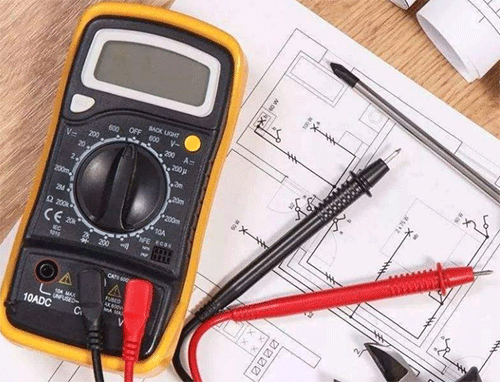

　　二、萬用表測量法

　　當我們無法通過以上方法來判斷時，還可以使用萬用表來測量判斷，下面是方法：

　　我們知道，電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。

　　電容兩極之間的電阻叫做絕緣電阻或漏電電阻。只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。反之，則電解電容的漏電流增加(漏電阻減小)。

　　這樣，我們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接，另一電極與萬用表的紅表筆相接，記下表針停止的刻度(表針靠左阻值大)，(對于數字萬用表來說可以直接讀出讀數。)然后將電容放電(兩根引線碰一下)，然后兩只表筆對調，重新進行測量。兩次測量中，表針最后停留的位置靠左(或阻值大)的那次，黑表筆接的就是電解電容的正極。

　　三、貼片鉭電容電極識別法

　　1、常見的鉭電容，為長方體形狀，有“-”標記的一端為正。

　　2、還有一種銀色的表貼電容，想來應該是鋁電解。 上面為圓形，下面為方形，在光驅電路板上很常見。這種電容則是有“-”標記的一端為負，剛好和上面相反。

　　有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D四個系列，具體分類如下：

　　類型 封裝形式 耐壓

　　A 3216 10V

　　B 3528 16V

　　C 6032 25V

　　D 7343 35V

　　貼片鉭電容的封裝是分為A型(3216)，B型(3528)， C型(6032)， D型(7343)，E型(7845)。有斜角的是表示正極。
