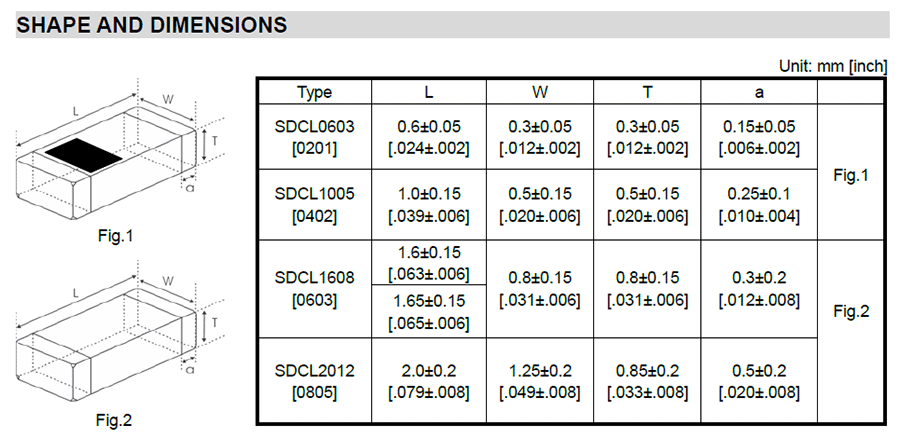

產品代碼說明

電感器

電感器（inductor）用來提供電感的器件，用絕緣導線繞制的各種線圈稱為電感。其主要作用是阻交流通直流，阻高頻通低頻，也就是說高頻信號通過電感線圈時會遇到很大的阻力，很難通過，而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。電感線圈對直流電的電阻幾乎為零。

電感器的基本用途

1、電感器的作用主要是通直流，阻交流，在電路中主要起到濾波、振蕩、延遲、陷波等作用。電感線圈對交流電流有阻礙作用，阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L和交流電頻率f的關系為XL=2πfL，電感器主要可分為高頻阻流線圈及低頻阻流線圈。調諧與選頻作用：電感線圈與電容器并聯可組成LC調諧電路。即電路的固有振蕩頻率f0與非交流信號的頻率f相等，則回路的感抗與容抗也相等，于是電磁能量就在電感、電容來回振蕩，這LC回路的諧振現象。諧振時電路的感抗與容抗等值又反向，回路總電流的感抗最小，電流量最大（指f="f0"的交流信號），LC諧振電路具有選擇頻率的作用，能將某一頻率f的交流信號選擇出來。電感的“通直流阻交流”特性，讓其在電路中能夠發揮巨大的作用。在板卡中，電感多被用在儲能、濾波、延遲和振蕩等幾個方面，是保障板卡穩定、安全運行的重要元件

2、電感器還有篩選信號、過濾噪聲、穩定電流及抑制電磁波干擾等作用。在電子設備中，經?？吹接械拇怒h，這種磁環與連接電纜構成一個電感器（電纜中的導線在磁環上繞幾圈電感線圈），它是電子電路中常用的抗干擾元件，高頻噪聲有很好的屏蔽作用，故被稱為吸收磁環，通常使用鐵氧體材料制成，又稱鐵氧體磁環（簡稱磁環）。磁環在不同的頻率下有不同的阻抗特牲。在低頻時阻抗很小，當信號頻率升高后磁環的阻抗急劇變大

3、電生磁、磁生電，兩者相輔相成，總是隨同顯示。當一根導線中擁有恒定電流流過時，總會在導線四周激起恒定的磁場。當把這根導線都彎曲成為螺旋線圈時，應用電磁感應定律，就能斷定，螺旋線圈中發生了磁場。將這個螺旋線圈放在某個電流回路中，當這個回路中的直流電變化時（如從小到大或許相反），電感中的磁場也應該會發生變化，變化的磁場會帶來變化的“新電流”，由電磁感應定律，這個“新電流”一定和原來的直流電方向相反，從而在短時刻內關于直流電的變化構成一定的抵抗力。只是，一旦變化完成，電流穩固上去，磁場也不再變化，便不再有任何障礙發生。從上面的過程來看，電感器的核心作用是阻止電流的變化。比如電流由小到大過程中，電感器都存在一種“滯后”作用，它能在一定時間內抵御這種變化。從另一個角度來說，正因為電感器擁有儲存一定能量的作用，因此它才能在變化來臨時試圖維持原狀，但需要說明的是，當能量耗盡后，則只能隨波逐流。

電感的分類

1、按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

2、按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉。

3、按繞線結構分類：單層線圈、多層線圈、蜂房式線圈、高頻貼片陶瓷電感

4、按電感形式分類：固定電感線圈、可變電感線圈。

5、按結構特點分類：磁芯線圈、可變電感線圈、色碼電感線圈、無磁芯線圈等。

6、根據工作頻率和過電流大小，分為高頻電感，功率電感等。

電感:

在電路中電流發生變化時能產生電動勢的性質稱為電感,電感又分為自感和互感.

1、自感：當線圈中有電流通過時,線圈的周圍就會產生磁場.當線圈中電流發生變化時,其周圍的磁場也產生相應的變化,此變化的磁場可使線圈自身產生感應電動勢（電動勢用以表示有源元件理想電源的端電壓）,這就是自感.

2、互感：兩個電感線圈相互靠近時,一個電感線圈的磁場變化將影響另一個電感線圈,這種影響就是互感.互感的大小取決于電感線圈的自感與兩個電感線圈耦合的程度.

利用電感的特特性應制造電感器作用是對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路,制造出變壓器起到隔離或改變電壓作用,制造電動機做設備的動力.

電感（inductance）

是電子電路或裝置的屬性之一，指的是：當電流改變時，因電磁感應而產生抵抗電流改變的電動勢（EMF，electromotive force）。 電路中的任何電流，會產生磁場，磁場的磁通量又作用于電路上。依據楞次定律，此磁通會借由感應出的電壓（反電動勢）而傾向于抵抗電流的改變。磁通改變量對電流改變量的比值稱為自感，自感通常也就直接稱作是這個電路的電感。具有電感性的裝置稱為電感器（inductor，中文里一般也簡稱電感），電感器通常是一線圈，可以聚集磁場。（自感是互感的特例） 電感在電路中的作用 基本作用：濾波、振蕩、延遲、陷波等 形象說法：“通直流，阻交流” 通直流：所謂通直流就是指在直流電路中，電感的作用就相當于一根導線，不起任何作用。 阻交流：在交流電路中，電感會有阻抗，即XL，整個電路的電流會變小，對交流有一定的阻礙作用。 細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等； 電感的作用是阻礙電流的變化，但是這種作用與電阻阻礙電流流通作用是有區別的。 電阻阻礙電流流通作用是以消耗電能為其標志，而電感阻礙電流的變化則純粹是不讓電流變化
